Optional. Alles aus einer Hand.
Dienstleistungen nach unserer Fertigung

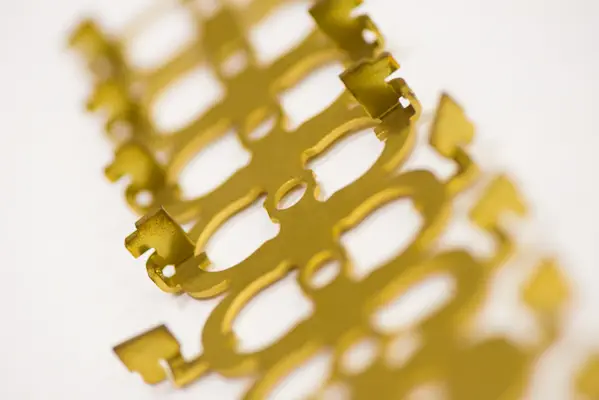

Stanz-, Stanzbiegetechnik

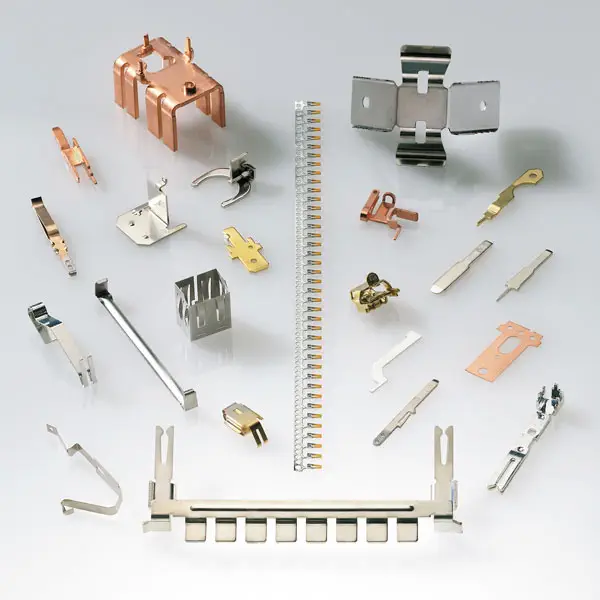

GERMANIA-WERK steht für die Produktion von Präzisions- Stanz- und Biegeteile auf hohem Niveau.
Dafür setzen wir einen umfangreichen Maschinenpark an Stanzautomaten (Bruderer und Haulik) ein.
Wir fertigen Teile nach Ihren Vorstellungen sowie individuellen Vorgaben und begleiten Ihr Produkt bis zur Endabnahme. Ein hoher Automatisierungsgrad sowie eine lückenlose Prozessüberwachung sorgen dabei für eine optimale und stabile Teileproduktion. Für alle Folgearbeiten wie Schweißen, Nieten, Lasern, Entfetten und Gleitschleifen sind wir bestens ausgerüstet.
Mit unseren modernen Fertigungstechnologien und unserem Know-how bieten wir Ihnen als Kunde höchste Kompetenz in Qualität und Leistung, die bei uns mit einem optimalen Preis-Leistungs-verhältnis einhergehen.
Namhafte Kunden aus den Branchen Telekommunikation, Sicherheits- und Gebäudetechnik, Verkehrstechnik sowie Medizintechnik greifen seit vielen Jahrzehnten auf unsere zuverlässigen Produkte zurück.
Sie suchen Lösungen? Überzeugen Sie sich…..
Drahtbiege- & Federtechnik

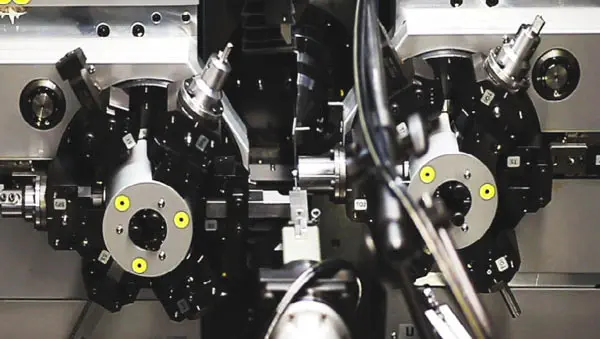

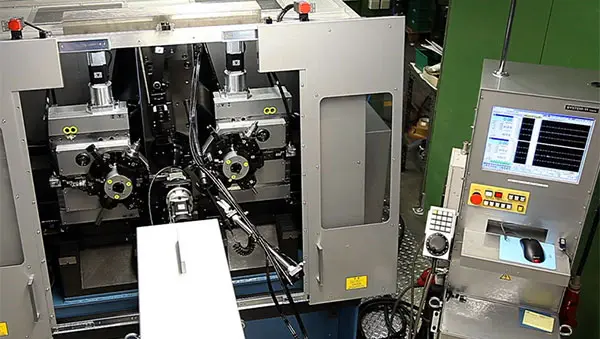

GERMANIA-WERKverfügt über die modernsten Drahtbiege- und Wickelautomaten, die derzeit auf dem Markt verfügbar sind. Wir fertigen auf hochmodernen CNC-Biegezentren (3D bis zu 16 Achsen) u.a. der Firma Wafios, Itaya und G+M Dorn.

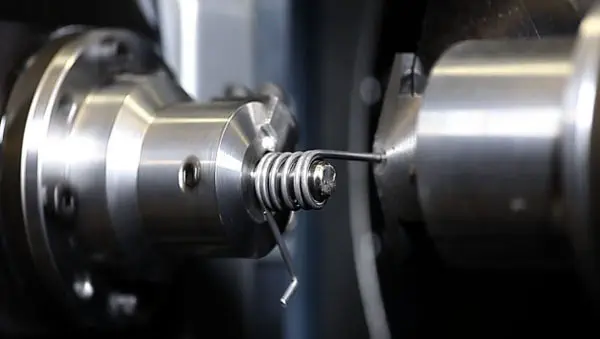

Dies versetzt uns in die Lage sowohl im Bereich der Federfertigung (Zug-, Druck- und Torsionsfedern) als auch beim Fertigen von dreidimensionalen Drahtbiegeteilen schnell, zuverlässig und wirtschaftlich zu liefern.
Bereits bei der 0-Serie garantieren wir Ihnen jene Qualität, die Sie bei einer Serienfertigung erwarten.
Durch unser großes Leistungsspektrum beliefern wir namhafte Kunden aus der Flugzeug-, Sicherheits- und Pharmaindustrie.
Unsere 100-jährige Erfahrung auf dem Gebiet der Drahtbiegetechnik spricht für sich.
Haben wir Ihr Interesse geweckt?
Wir freuen uns auf Sie.
Laserschneiden

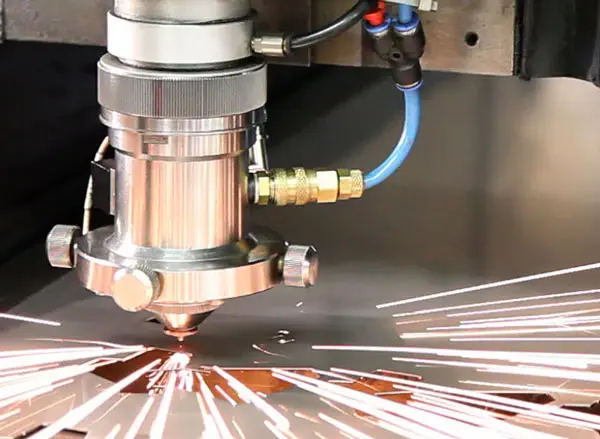

Wenn es um die Laserbearbeitung geht, ist GERMANIA-WERK ein zuverlässiger Partner. Der Weg zu Ihrem maßgefertigten Laserteil liegt nur wenige Mausklicks entfernt.
Wir bieten Ihnen mit dem CNC-Laserschneiden eine kosteneffiziente Möglichkeit der Fertigung nach Ihren Wünschen.

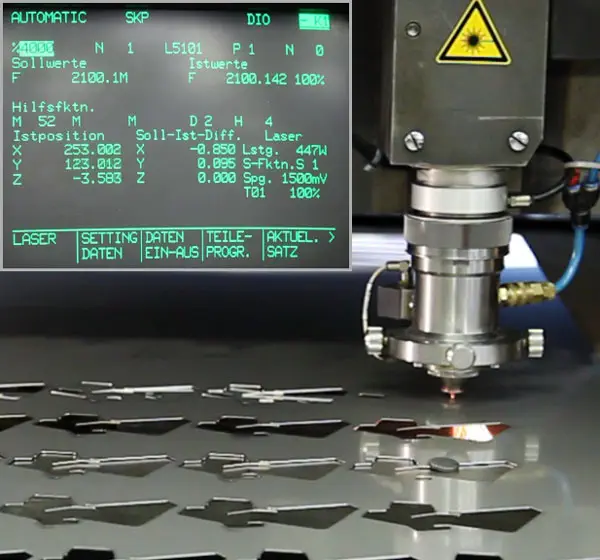

Auf modernsten YAG-Laserschneidanlagen fertigen wir für Sie Konturen aus einer Vielzahl an Materialien.
Ihre Zeichnung, Handskizze oder dxf/dwg-Datei ist die Grundlage für unsere Fertigung. Wir fertigen Ihre Platinen in Kleinserien bis zu 1.000 Stück – mit einer Genauigkeit von 0,02mm. Bei Bedarf können Ihre Platinen durch unseren Prototypenbau bis zu dem von Ihnen gewünschten Bearbeitungsschritt fertiggestellt werden.
Interessiert? Wir freuen uns auf die Zusammenarbeit mit Ihnen!
Verpacken
GERMANIA-WERK bietet für die Verpackung der Produkte zahlreiche Verpackungsarten an. Die innovativsten Verpackungsarten sind die Tape-and-Reel und die Tray- Verpackungen, bei denen z.B. Stanzteile prozessgerecht verpackt werden können. Die Tape-and-Reel so wie auch die Tray-Verpackung ermöglicht unseren Kunden eine Vereinfachung des Montage-Handlings sowie die wirtschaftlich effiziente Weiterverarbeitung der Bauteile durch vollautomatisches Bestücken.
GERMANIA-WERK hat frühzeitig die Voraussetzungen geschaffen, dem wachsenden Bedarf an Verpackungsinnovationen für seine Produkte gerecht zu werden. Bei den Verpackungsmaterialien werden nach Ihren Vorgaben statischer oder antistatischer Kunststoff verwendet.
Darüber hinaus können nahezu alle möglichen kundenspezifischen Ausführungen realisiert werden. Alle von uns angebotenen Verpackungsarten werden gekennzeichnet und sind recyclingfähig.
Für Anfragen und weitergehende Auskünfte stehen wir Ihnen gerne zur Verfügung.
Kontaktschweißen

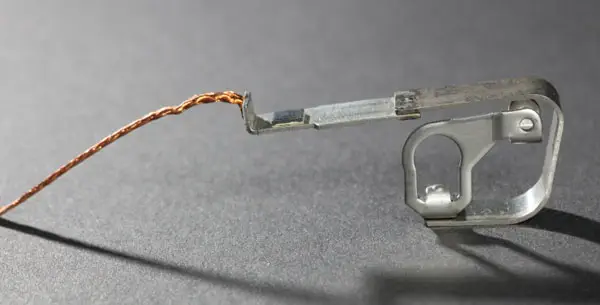

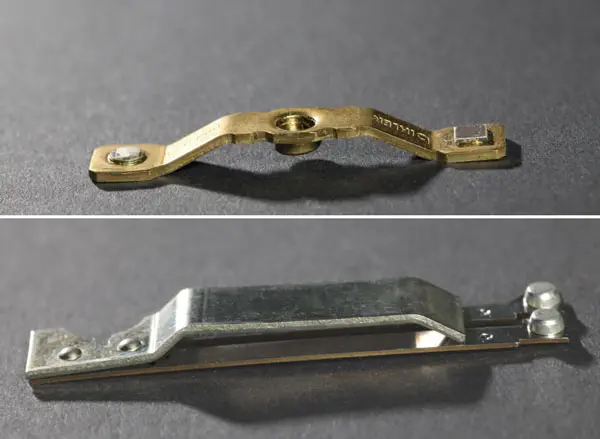

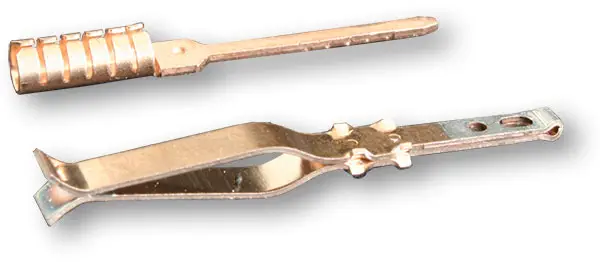

Unsere jahrelange Erfahrung beim Aufschweißen von Edelmetallkontakten und Profilabschnitten stellt für unsere Kunden ein hohes Maß an Sicherheit dar. Diese Erfahrung zeigt sich auch bei der Empfehlung der Träger- und Kontaktwerkstoffe. Je nach Aufgabenstellung statten wir unsere Hightech-Maschinen (Bihler) mit den passenden Applikationen für Ihr Produkt aus.
Das Ergebnis: komplette Automation in Perfektion.
Nur dadurch sind präzise und effizient aufgeschweißte Edelmetallkontakte bzw. Profilabschnitte möglich und bieten Ihnen prozesssichere Schweißverbindungen bei Ihren Produkten. Durch eine Überwachung der Schweiß- Parameter in Verbindung mit den Werkstoffen stellen wir die korrekte Ausführung der Schweißverbindungen sicher. Diese prüfen wir stichprobenartig.
Wir bieten eine Vielzahl kundenspezifischer Ausführungen an.
Für Anfragen und weitergehende Auskünfte stehen wir Ihnen bei GERMANIA-WERK gerne zur Verfügung.
Montage

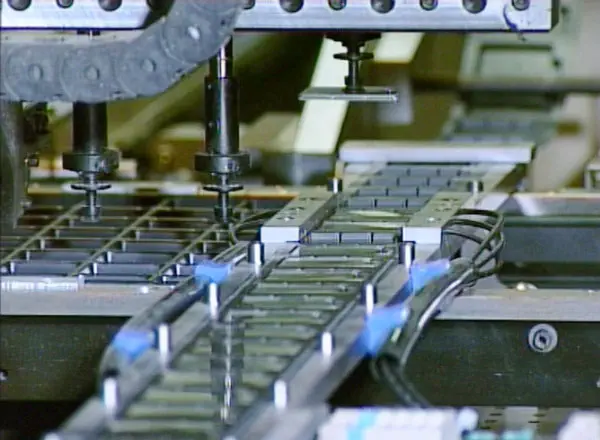

Durch unsere jahrzehntelange Verfahrenskompetenz können wir breit gefächerte Fertigungsmöglichkeiten anbieten. Wir sind spezialisiert auf die Montage von Zusammenbau-Modulen aller Art, insbesondere bei Industriekomponenten für die Elektroindustrie, Verkehrstechnik, Flugzeug- und Sicherheitstechnik.
Hier ist es uns möglich durch die breit gefächerten Möglichkeiten innerhalb von Germania-Werk, Baugruppen der verschiedensten Richtungen (ob unterschiedliche Materialien oder unterschiedliche Prozesse) miteinander zu verbinden – sowohl mit höchster Effizienz als auch in einer kontinuierlichen Qualität. Über verschiedene Fertigungsstufen und Arbeitsschritte stimmen wir die Abläufe individuell auf das Produkt ab.
Die Realisierung Ihrer spezifischen Produktsysteme erfolgt in Abhängigkeit zu den Stückzahlen nach unterschiedlichen Konzepten (manuell, halb- oder vollautomatisch).
Für Anfragen und weitergehende Auskünfte stehen wir Ihnen bei GERMANIA-WERK gerne zur Verfügung.
Werkzeugbau
GERMANIA-WERK verfügt über eine eigene Werkzeugentwicklung, Werkzeugkonstruktion und Werkzeugbau.
Details
Dabei ist die Übernahme und Bearbeitung sämtlicher Daten der Kundenzeichnung mit unserem CAD/CAM-Computersystem selbstverständlich. Nur so können optimale und fehlerlose Abläufe für die Werkzeugerstellung sowie die Einhaltung der zeitlichen Abläufe garantiert werden.
Die wichtigsten Funktionen für die Erstellung von Folgeverbund- oder Stanzbiegewerkzeugen werden von speziellen Programmen, wie z.B. Berechnung oder Simulationen unterstützt.
Ausstattung Software:
CAD-Bereich 2D, HP-ME 10
CAD-Bereich 3D, One Space Designer und Creo
Konvertierungsschnittstellen 2D-DXF, DWG
Konvertierungsschnittstellen 3D-Step, Iges
Format für Zeichnungen – PDF, PRT, BDL
Unser Werkzeugbau ist mit zukunftsorientierten Technologien ausgestattet. Wir verfügen über modernste CNC Fräs- und Erodier- sowie Polierschleifmaschinen.
Im Werkzeugbau werden alle Stanzwerkzeuge sowie Zieh- und Biegewerkzeuge bis hin zum komplexen Folgeverbundwerkzeug von erfahrenen und qualifizierten Mitarbeitern gefertigt. Der Fortschritt und die Einhaltung der Termine im Werkzeugbau wird über ein Fortschrittsdiagramm überwacht.
Die so hergestellten soliden und präzisen Werkzeuge sind die Voraussetzung für eine prozesssichere Teilefertigung.
Darüber hinaus bieten wir Serviceleistungen im Werkzeugbau wie z.B. Draht-, Senk- und Startloch- Erodieren an.
Prototypenbau (Handfertigung)
Aus Ihren Ideen und Gedanken entwickeln wir praxisgerechte Lösungen.
Ob aus einer Handskizze oder aus einem aufbereiteten 2D- bzw. 3D-Datensatz:
Dank modernster CAD-Technik arbeiten wir von Beginn an effizient.
Details
Aus Ihren Ideen und Gedanken entwickeln wir praxisgerechte Lösungen.
Ob aus einer Handskizze oder aus einem aufbereiteten 2D- bzw. 3D-Datensatz:
Dank modernster CAD-Technik arbeiten wir von Beginn an effizient.
Bereits in der Entwicklungsphase eines neuen Produktes können wir Sie unterstützen. Deshalb bitten wir Sie, rechtzeitig bei uns anzufragen, um möglichst frühzeitig Aspekte der fertigungsgerechten Konstruktion sowie technischen Machbarkeit in Ihre Produkte einfließen zu lassen. Nach Ihren Entwürfen fertigen wir Musterteile und kleine Serien für Sie an. Dabei werden die Platinen mittels Ätztechnik oder im Laser- bzw. Wasserstrahlverfahren hergestellt. In vielen Fällen sind auch funkenerosiv hergestellte Zuschnitte oder ein auf kleine Stückzahlen ausgelegter Komplettschnitt die kostengünstigste Lösung. Dafür können wir alle handelsüblichen Materialien, so wie Sondermaterialien (z.B. amagnetisch) bei uns verarbeiten.
Mit Universalwerkzeugen können die erforderlichen Umformprozesse eingearbeitet werden. Bei diesem Herstellungsverfahren sind Änderungen kurzfristig und kostengünstig durchführbar. Auch Laserschweiss- und Punktschweissverbindungen, Klebe-, Niet- und andere Verbindungen sind möglich.
Diese Herangehensweise reduziert die Werkzeugänderungskosten und versetzt Sie in die Lage, vor Fertigstellung des Serienwerkzeugs faktisch über Musterteile zu verfügen.
Verwendete Werkstoffe:
Band- und Streifenmaterial aus unlegierten Kohlenstoffstählen nach EN 10132
rostbeständige Stähle nach EN 10151, EN10088
Kupferlegierungen nach EN 1652, EN 1654
aushärtbare Kupferlegierungen, wie Kupferberyllium und Sonderwerkstoffe
hitzebeständige Stähle, wie Thermelast und Duratherm
Oberflächen:
– Blank
– Gleitgeschliffen
– Angelassen
– Gefettet
– Brüniert
– Gebondert
– Galvanisiert
– Lackiert
Auftragsmessung
Sie benötigen gelegentlich modernste optische Messtechnik und möchten auf einen Rundum-Service zurückgreifen? Dann nutzen Sie unsere Messdienstleistung!
Details
Zum Einsatz kommt bei uns 3D-Koordinatenmesstechnik der Firma OGP sowie 2D Messtechnik der Firma Keyence (IM6020)
Sie wenden sich mit Ihrer Messaufgabe an uns – wir beraten Sie individuell, welche Ergebnisse Sie erwarten können. Gerne unterbreiten wir Ihnen ein Angebot.
Entscheiden Sie sich für eine Messung, kann eine Zusammenarbeit wie folgt ablaufen:
– Vorbesprechung des Messablaufs
– Durchführung der Messung mit den von ihnen vorgegebenen Spezifikationen
– Erstellen eines aufgabenspezifischen Messprotokolls
Für Anfragen und weitergehende Auskünfte stehen wir Ihnen bei GERMANIA-WERK gerne zur Verfügung.
Verpackung nach Anforderung
Entsprechend der Teilespezifikation, den Qualitätsanforderungen und den Weiterverarbeitungsbedingungen beim Kunden wird von uns für jedes Teil die günstigste Verpackungsart angeboten.
Details
Für unser breitgefächertes Fertigungsspektrum bieten wir unterschiedlichste Verpackungsmöglichkeiten an. Entsprechend der Teilespezifikation, den Qualitätsanforderungen und den Weiterverarbeitungsbedingungen beim Kunden wird von uns für jedes Teil die günstigste Verpackungsart angeboten.
Überwiegend wird in umweltfreundlichen Pappkartons (mit Resy-Zeichen) geliefert. Auch die Möglichkeit des Korrosionsschutzes mittel Trockenbeutel oder speziell beschichteten Papier wird angeboten. Es sind auch Polybeutel und PA-PE-Schlauchfolien im Einsatz, die verschweißt werden. Diese Verpackungsart wird überwiegend für versilberte und verzinnte Teile eingesetzt. Dadurch wird ein Oxydieren der Teile minimiert.

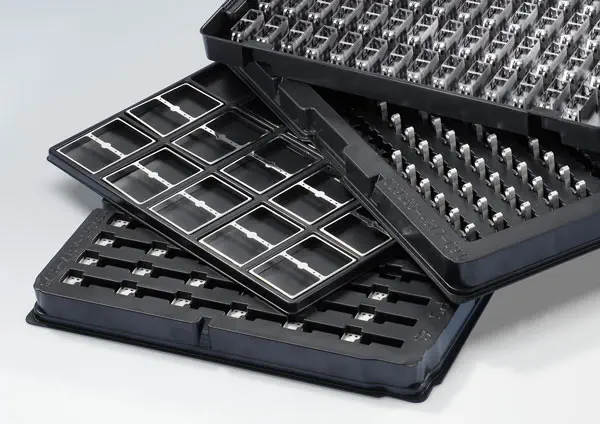

Weiterhin werden neben kundenspezifischen Tiefziehpaletten (Trays) auch andere Verpackungsmaterialien und Verpackungsarten (Tape & Reel) eingesetzt.
Auch vom Kunden bereitgestellte Pendelverpackungen kommen zum Einsatz.
Für elektrische Steckverbinder, z.B. die am Gurt hängend geliefert werden, verwenden wir genormte Kunststoff- oder Spezialspulen aus Aluminium.

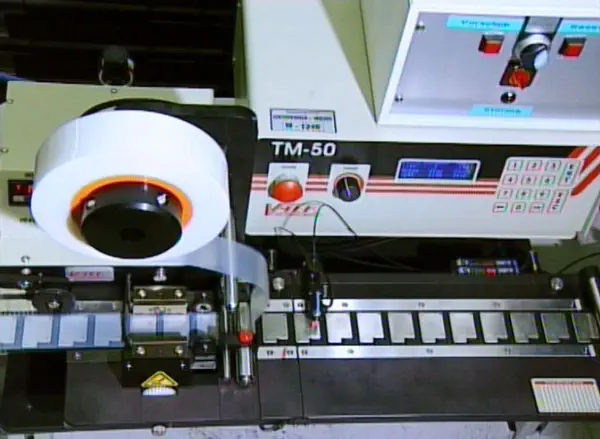

Tape & Reel Verpackung
Auf Wunsch liefern wir z.B. EMV / EMI-Abschirmungen in leitfähigen SMD-Blistergurten.
Diese Art der Verpackung schützt die Abschirmung hervorragend gegen mechanische und elektrostatisch bedingte Beschädigung.
Je nach Anforderung stehen unterschiedlichste Trägermaterialien mit abgestimmten Deckbändern zur Verfügung. Entsprechend den europäischen und amerikanischen Standards wird durch diese Kombination eine konstante Blister- Deckband- Abzugskraft gewährleistet. Kundenspezifische Abmessungen sowohl für Blister- Gurte als auch für Standard- und antistatische Version der Deckbänder sind möglich.
Verpackung im Einzelnen
– Als Teilmenge geschüttelt in Kartons, in Polybeutel oder Kunststoffbehälter
– Als Einzelverpackung mit Gitterlagen lagenweise in Kartons oder in Transportkästen
– In Trays auch als Pendelverpackung
– In Tape & Reel verpackt auf Papp- oder Kunststoffspulen
– Teile am Pilotstreifen auf Spulen
– Entsprechend der Kundenvorgaben
Kennzeichnung
Die einzelnen Verpackungseinheiten werden auf Kundenwunsch nach den Kundenvorgaben gekennzeichnet. Ohne weitere Vorgaben wird die Ware entsprechend der Germania Vorgaben mit unserem Firmenlogo, mit der Zeichnungsnummer des Teils, dem Herstellungsdatum und der Stückzahl gekennzeichnet.
Oberflächenveredelung
Unter Gleitschleifen versteht man ein Verfahren zur Bearbeitung von Oberflächen, bei denen die zu bearbeitenden Werkstücke zusammen mit Schleifkörpern und meist einem Zusatzmittel in wässriger Lösung als Schüttgut in einen Behälter gegeben werden, der in eine rotierende Bewegung gebracht wird. Die dabei entstehende Reibungsbewegung sorgt auf der Oberfläche für die gewünschten Effekte.
Details
Gleitschleifen
Unter Gleitschleifen versteht man ein Verfahren zur Bearbeitung von Oberflächen, bei denen die zu bearbeitenden Werkstücke zusammen mit Schleifkörpern und meist einem Zusatzmittel in wässriger Lösung als Schüttgut in einen Behälter gegeben werden, der in eine rotierende Bewegung gebracht wird. Die dabei entstehende Reibungsbewegung sorgt auf der Oberfläche für die gewünschten Effekte.
Das Gleitschleifen ist in der DIN 8589 festgehalten.
Wir bearbeiten die Werkstücke mit Anlagen der Firma Walter Trowal GmbH.
Mit unseren Verfahren können wir:
– Entgraten
– Kanten verrunden
– Oberflächen schleifen
– Oberflächen polieren
– Oberflächen verdichten
– Glätten
– Entrosten
Entfetten
Das Entfetten der Werkstücke wird auf einer Roll – Reinigungsanlage durchgeführt.
Diese Anlage wird bei Germania-Werk wegen seines hohen Fettlösevermögens verwendet.
Firma: Karl Roll Reinigungsanlage
Typ: RWT 48
Reinigungsmittel : PER (Tetraclorethen)
Reinigungstemperatur: PER Lösung bis 85°C / Dampf bis 100°C
Trocknung: Dampftrocknung (max. 115°C)
Reinigungsart: Fluttanks mit und ohne Schwenken
Max. Chargengewicht pro Reinigungszyklus: 80kg
Die Körbe unserer Entfettungsanlage haben folgende Maße:
Länge = 530 mm, Breite = 320 mm, Höhe = 200 mm,
Bestückungsgewicht je Korb: ca. 10kg
Härten
Zum Härten stehen uns eigene Kapazitäten zur Verfügung. Darüber hinaus helfen unsere langjährigen Lieferanten dabei, kurze Lieferzeiten, hohe Qualitätsanforderungen und ein optimales Preis- Leistungsverhältnis zu gewährleisten. Wir Härten und Veredeln aller gängigen Werkstoffe, intern oder extern über zertifizierte Zulieferer.
Härteprüfungen werden nach Vickers DIN 50133 durchgeführt.
externe Oberflächenbeschichtung
Für die Oberflächenbeschichtung unserer Produkte stehen uns langjährige und zertifizierte Lieferanten zur Seite. In Verbindung mit der Oberflächenbeschichtung und der von uns gestanzter hochkomplexer Bänder und Halbzeuge sowie dem hochselektiven Einsatz von Edelmetallen werden zusammen mit unseren Lieferanten heute technische Lösungen erarbeitet, die auch morgen noch wettbewerbsfähig sind.
Als verantwortlicher Partner übernehmen wir die logistische Steuerung der Beschaffung von Kaufteilen, z.B. von Spritzgußteilen (Metall und Kunststoff), Drehteilen, der galvanotechnischen Arbeiten sowie Lackierung und Bedruckung von Teilen.
Qualität. Langlebigkeit. Finden Sie Ihre Lösung in unserem Portfolio!
